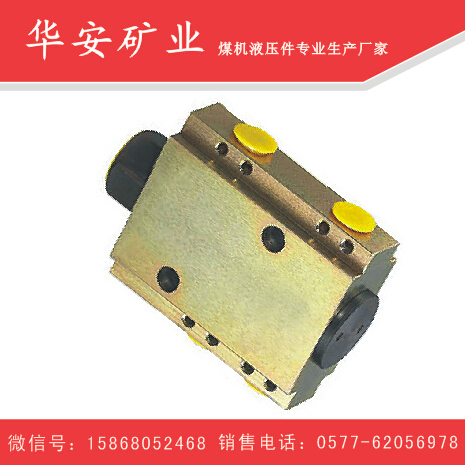

礦用液控單向閥YDF-42/200(G)
-
液控單向閥：YDF42/200的詳細描述：
產品簡介 1、用途 液控單向閥主要是用來閉鎖立柱或千斤頂工作腔內的液體,而使之保持額定壓力,當立柱或千斤頂另一腔進液時,同時給該閥的控制腔供液,將閥門打開,使立柱或千斤頂工作腔中的液體回流。 2、執行標準MT419--1995《液壓支架用閥》 3、結構及其工作原理 FDY液控單向閥結構見公司圖 本閥是采用橡膠O型圈與金屬閥體平面密封形式的單向閥,在閥體上有三個通液孔,當系統中高壓液體由孔II進入時,克服單向閥體后面彈簧作用力,經孔III進入缸體工作腔,液流停止進入后,在液壓力及彈簧力的作用下使閥芯壓緊閥座,單向閥關閉。當需要液體回出時,控制液流從孔I進入,推動頂桿克服壓力及彈簧力頂開閥芯工作腔中的液體既從孔II流出。 4、技術參數 5、使用說明 ①本閥實用于31.5MPA的主管路及支管路的液壓系統中,工作介質為含5%乳化液和95%中性水混合而成的乳化液,可在10℃--50℃溫度下正常工作,介質需要保持清潔,無雜質。采用0.125MM精度的過濾器及磁性過濾裝置過濾 ②本閥在井下如需要檢修時,應整體更換,不可在井下拆檢,以防止贓物進入閥腔內 5、故障分析及排除 6、儲存 ①安全閥儲存時應排除凈腔內液體,清洗干凈,且涂低凝5號防銹液壓油 ②同時將進,回液口堵上塑料塞,并放置于清潔于干燥處保存 7、訂貨須知 ①訂貨時須說明產品名稱,型號及其規格,同時說明訂貨數量等 ②對特殊要求的產品可協商解決。
